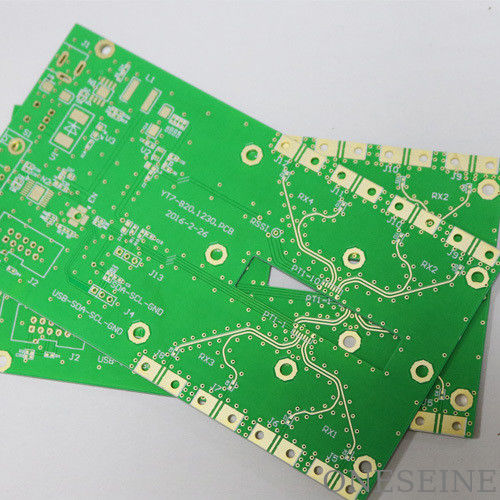

Mikrowellen-RF Rogers PCB-Druckschaltplattenhersteller Immersion Gold

Hochfrequenz-Mikrowellen-/RF-Rogers-PCB-Druckschirmplatten Hersteller

Schnelle Einzelheiten:

Schicht:4

Technologie: Rogers+Rogers,Rogers+Fr4,Rogers+Taconic (Mix stapeln) Herstellung

Material: RO4350B,RO4003C,RT5880,RO3003,RO3006,RO3010,RT6010 Substrat

mit einer Dicke von mehr als 10 mm0.127MM-1.524MM

Produktionszeit: 5-15 Tage (Vorrat)

Kupfergewicht:0.5OZ-5OZ

Oberflächenveredelung: Eintaußgold, HASL, Eintaußtin/Silber usw.

Ursprung: Shenzhen, China

Min. Linienraum: 8 mm

Min. Linienbreite: 8 mm
Größe der Platte: 16*12 cm

Eigenschaften und Vorteile von Rogers-Materialien (Serie 4000):

PTFE

• Konzipiert für leistungsfähige, sensible, hohe Volumenanwendungen

Niedrige dielektrische Toleranz und geringer Verlust

• Ausgezeichnete elektrische Leistung

• Ermöglicht Anwendungen mit höheren Betriebsfrequenzen

• Ideal für Breitbandanwendungen

Stabile elektrische Eigenschaften vs. Frequenz

• Impedanzübertragungsleitungen

• Wiederholbare Filterkonstruktion

Niedriger thermischer Koeffizient der dielektrischen Konstante

• Ausgezeichnete Stabilität der Abmessungen, geringe Ausdehnung der Z-Achse

• Zuverlässig durchlöchert

Niedriger Ausdehnungskoeffizient in der Ebene

• Bleibt über einen gesamten Zeitraum stabil

Bereich der Schaltkreisverarbeitungstemperaturen

Volumenfertigungsprozess

• RO4000-Laminate können mit Standardprozessen für Epoxiglas hergestellt werden

• CAF-resistent zu wettbewerbsfähigen Preisen

Einige typische Anwendungen:

• Antennen und Leistungsverstärker für Mobilfunk-Basisstationen

• RF-Identifikations-Tags

• Automobilradare und -sensoren

• LNB für die Direktübertragung

Eigenschaften und Vorteile des Rogers-Materials (Serie 6000):

• Hohe dielektrische Konstante für die Reduzierung der Schaltkreisgröße

• Niedrige Verluste; ideal für den Betrieb im X-Band oder darunter

• Niedrige Ausdehnung der Z-Achse für RT/duroid 6010LM. Bietet eine zuverlässige Plattierung durch Löcher in mehrschichtigen Platten

• Niedrige Feuchtigkeitsabsorption für RT/Duroid 6010LM. Verringert die Auswirkungen der Feuchtigkeit auf den elektrischen Verlust

• Dichte und Dickenkontrolle für wiederholbare Leistung der Schaltung

Einige typische Anwendungen:

• Patch-Antennen

• Satellitenkommunikationssysteme

• Leistungsverstärker

• Systeme zur Vermeidung von Kollisionen mit Flugzeugen

• Bodenradar-Warnsysteme

Rogers Substrat Merkmale ((Rogers5000):

• Der geringste elektrische Verlust bei verstärktem PTFE-Material

• Niedrige Feuchtigkeitsabsorption

• Isotropisch

• Einheitliche elektrische Eigenschaften über die Frequenz hinaus

• Ausgezeichnete Chemikalienbeständigkeit

Einige typische Anwendungen:

• Breitbandantennen für Fluggesellschaften

• Mikrostrip- und Stripline-Schaltkreise

• Millimeterwellenanwendungen

• Militärische Radarsysteme

• Raketenlenksysteme

• Digitale Funkantennen von Punkt zu Punkt

Rogers-Substrat auf Lager (Oktober 1-31), jedes andere Rogers-Modell, bitte mailen Sie mir für die Lieferzeit

Hochfrequenz-PCB-Bereich:

Frequenzbereich: Hochfrequenz-PCBs sind so konzipiert, dass sie in Frequenzbereichen arbeiten, die typischerweise von wenigen Megahertz (MHz) anfangen und sich bis in die Gigahertz (GHz) und Terahertz (THz) -Bereiche erstrecken.Diese PCBs werden häufig in Anwendungen wie drahtlosen Kommunikationssystemen (z. B..z.B. Mobilfunknetze, Wi-Fi, Bluetooth), Radarsysteme, Satellitenkommunikation und Hochgeschwindigkeitsdatenübertragung.

Signalverlust und -dispersion: Bei hohen Frequenzen werden Signalverlust und -dispersion zu erheblichen Problemen.mit einer Leistung von mehr als 100 W, kontrollierte Impedanzvermittlung und Minimierung der Länge und Anzahl der Durchgänge.

PCB-Stackup: Die Stackup-Konfiguration einer Hochfrequenz-PCB ist sorgfältig entworfen, um die Anforderungen an die Signalintegrität zu erfüllen.dielektrische MaterialienDie Anordnung dieser Schichten ist optimiert, um die Impedanz zu kontrollieren, das Crosstalk zu minimieren und Abschirmung zu bieten.

HF-Anschlüsse: Hochfrequente Leiterplatten enthalten oft spezielle HF-Anschlüsse, um eine ordnungsgemäße Signalübertragung zu gewährleisten und Verluste zu minimieren.Diese Steckverbinder sind so konzipiert, dass sie eine konstante Impedanz aufrechterhalten und Reflexionen minimieren.

Elektromagnetische Verträglichkeit (EMV):Hochfrequente Leiterplatten müssen den Normen für die elektromagnetische Verträglichkeit entsprechen, um Störungen mit anderen elektronischen Geräten zu vermeiden und eine Anfälligkeit für äußere Störungen zu vermeiden- Um die EMV-Anforderungen zu erfüllen, werden geeignete Erdungs-, Abschirmungs- und Filtertechniken eingesetzt.

Simulation und Analyse: Bei der Konzeption von Hochfrequenz-PCBs werden häufig mit Hilfe spezialisierter Softwaretools Simulationen und Analysen durchgeführt.Impedanzgleichstellung, und elektromagnetisches Verhalten vor der Fertigung, was dazu beiträgt, das PCB-Design für Hochfrequenzleistung zu optimieren.

Herstellungsprobleme: Die Herstellung von Hochfrequenz-PCBs kann im Vergleich zu Standard-PCBs schwieriger sein.und enge Toleranzen erfordern fortschrittliche Fertigungstechniken wie präzise Ätzen, kontrollierte dielektrische Dicke und präzise Bohr- und Plattierverfahren.

Prüfung und Validierung: Hochfrequenz-PCBs werden strengen Prüfungen und Validierungen unterzogen, um sicherzustellen, dass ihre Leistung den gewünschten Spezifikationen entspricht.Analyse der Signalintegrität, Einsatzverlustmessung und sonstige HF- und Mikrowellenprüfungen.

Es ist wichtig zu beachten, dass das Design und die Herstellung von Hochfrequenz-PCBs spezialisierte Bereiche sind, die Fachwissen in HF- und Mikrowellentechnik, PCB-Layout und Herstellungsprozessen erfordern.Die Zusammenarbeit mit erfahrenen Fachleuten und die Beratung der einschlägigen Konstruktionsrichtlinien und -standards sind entscheidend, um eine zuverlässige Leistung bei hohen Frequenzen zu gewährleisten.

Beschreibung der Hochfrequenz-PCB:

Hochfrequenz-PCB (Printed Circuit Board) bezieht sich auf eine Art von PCB, die für den Umgang mit Hochfrequenzsignalen, typischerweise in den Radiofrequenz- (RF) und Mikrowellenbereichen, entwickelt wurde.Diese PCBs sind so konzipiert, dass sie den Signalverlust minimieren., um die Signalintegrität zu erhalten und die Impedanz bei hohen Frequenzen zu steuern.

Hier sind einige wesentliche Überlegungen und Merkmale von Hochfrequenz-PCB:

Materialwahl: Hochfrequente Leiterplatten verwenden häufig spezielle Materialien mit geringer Dielektrikkonstante (Dk) und niedrigem Ablösungsfaktor (Df).FR-4 mit verbesserten Eigenschaften, und spezialisierte Laminate wie Rogers oder Taconic.

Kontrollierte Impedanz: Die Aufrechterhaltung einer gleichbleibenden Impedanz ist für Hochfrequenzsignale von entscheidender Bedeutung.und dielektrische Dicke, um die gewünschte Eigenschaftsimpedanz zu erreichen.

Signalintegrität: Hochfrequenzsignale sind anfällig für Geräusche, Reflexionen und Verluste.und kontrollierte Crosstalk werden eingesetzt, um Signaldegradation zu minimieren und Signalintegrität zu erhalten.

Übertragungsleitungen: Hochfrequente Leiterplatten enthalten häufig Übertragungsleitungen wie Mikrobänder oder Streifen, um die Hochfrequenzsignale zu übertragen.Diese Übertragungsleitungen haben spezifische Geometrien zur Steuerung der Impedanz und zur Minimierung des Signalverlustes.

Via Design: Via können die Signalintegrität bei hohen Frequenzen beeinflussen.Hochfrequente PCBs können Techniken wie Rückbohrungen oder vergrabene Durchläufe verwenden, um Signalreflexionen zu minimieren und die Signalintegrität über Schichten hinweg zu erhalten.

Komponentenplatzierung: Die Komponentenplatzierung wird sorgfältig berücksichtigt, um die Signalweglängen zu minimieren, die parasitäre Kapazität und Induktivität zu reduzieren und den Signalfluss zu optimieren.

Abschirmung: Um elektromagnetische Interferenzen (EMI) und HF-Leckagen zu minimieren, können Hochfrequenz-PCBs Abschirmungsverfahren wie Kupfergüsse, Bodenflächen oder Metallschutzdosen verwenden.

Hochfrequente PCB finden Anwendungen in verschiedenen Branchen, einschließlich drahtloser Kommunikationssysteme, Luft- und Raumfahrt, Radarsysteme, Satellitenkommunikation, Medizinprodukte,und Hochgeschwindigkeitsdatenübertragung.

Die Entwicklung und Herstellung von Hochfrequenz-PCBs erfordert spezielle Fähigkeiten, Kenntnisse und Simulationswerkzeuge, um die gewünschte Leistung bei hohen Frequenzen zu gewährleisten.Es wird häufig empfohlen, mit erfahrenen PCB-Designern und Herstellern zu arbeiten, die sich auf Hochfrequenzanwendungen spezialisiert haben.

Hochfrequenz-PCB-Material auf Lager:

Marke	Modell	Ausführung und Ausführung	DK ((ER)
- Ich weiß.	RO4003C	0.203mm,0.305mm,0.406mm,0.508mm,00,813 mm,1.524 mm	3.38 ± 0.05
	RO4350B	0.101mm,0.168mm,0.254mm,0.338mm,0.422mm,0.508mm,0.762mm,1.524 mm	3.48 ± 0.05
	RO4360G2	0.203mm,0.305mm,0.406mm,0.508mm,0.610 mm,00,813 mm,1.524 mm	6.15 ± 0.15
	RO4835	0.168mm,0.254mm,0.338mm,0.422mm,0.508mm,0.591mm, 0.676mm,0.762mm,1.524 mm	3.48 ± 0.05
	USE Verpflegungsgegenstand	0.127mm,0.787mm,0.254mm,1.575mm,0.381mm,3.175mm,0.508mm	2.33 2.33 ± 0.02
	USE Verbraucher	0.127mm,0.787mm,0.254mm,1.575mm,0.381mm,3.175mm,0.508mm	2.20 2.20 ± 0.02
	RO3003	0.13mm,0.25mm,0.50mm,0.75mm,1.52mm	3.00 ± 0.04
	RO3010	0.13mm,0.25mm,0.64mm,1.28mm	10.2 ± 0.30
	RO3006	0.13mm,0.25mm,0.64mm,1.28mm	6.15 ± 0.15
	RO3203	0.25mm,0.50mm,0.75mm,1.52mm	30,02 ± 0.04
	RO3210	0.64mm,1.28mm	10.2 ± 0.50
	RO3206	0.64mm,1.28mm	6.15 ± 0.15
	R03035	0.13mm,0.25mm,0.50mm,0.75mm,1.52mm	30,50 ± 0.05
	RTForschung	0.127mm,0.254mm,0.508mm,0.762mm,1.524 mm,3.048 mm	20,94 ± 0.04
	USE Verpackung	0.127mm,0.254mm,00,635 mm,1.27mm,1.90mm,2.50 mm	6.15 ± 0.15
	RTKultur und Kultur	0.127mm,0.254mm,00,635 mm,1.27mm,1.90mm,2.50 mm	10.2 ± 0.25
TACONIC	Die Daten sind in der Tabelle 1 aufgeführt.	0.508. 0.762	2.45-2.65
	TLC-32	0.254,0.508,0.762	3.35
	TLY-5	0.254,0.508.0.8,	2.2
	RF-60A	0.254.0.508.0.762	6.15
	CER-10	0.254.0.508.0.762	10
	RF-30	0.254.0.508.0.762	3
	TLA-35	0.8	3.2
Arlon	Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.	1.5	2.55
	MCG0300CG	0.8	3.7
	AD0300C	0.8	3
	Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.	0.8	2.55
	Die in Absatz 1 genannten Bedingungen gelten nicht für die Produktion von Kraftfahrzeugen.	1	2.55
	DLC220	1	2.2
