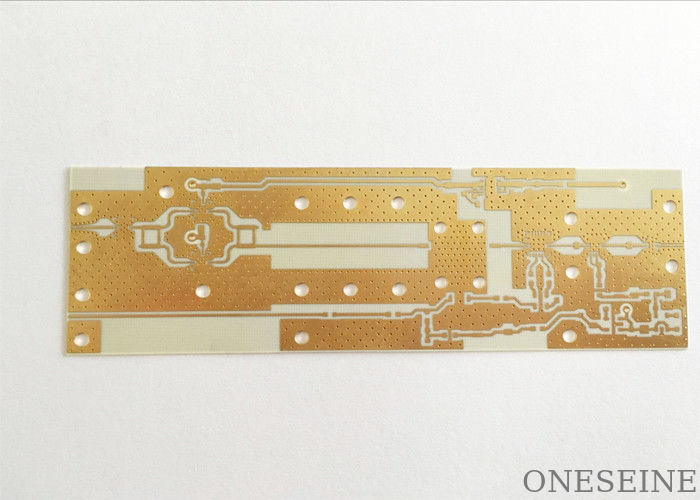

Laminate Rogers 4003C Datenblatt 0,2 mm PCB-Boards mit Immersion Gold Finish

Rogers Laminated Datasheet 4003C 0,2 mm PCB-Boards mit Eintauchen-Gold-Finixierung

Technologie:

Rogers 4003C Materialwahl:

Im Allgemeinen sind 4003 0,2MM/0,5MM/0,8MM in unserer Firma ausreichend,und der Preis wird billiger sein als andere Dicke, die billigste ist 0,5MM Dicke

Für mehrschichtige PCB-Boards, wenn Sie Kosten sparen und den gewünschten Effekt erzielen wollen, schlage ich vor, dass Sie RO4003 Materialmischung verwenden,Die Hauptsignalschicht verwendet Rogers 4003 Material und die andere Schicht verwendet FR4 Material.

Sie können einige Proben PCB Prototyp machen und testen, ob es OK ist

Wir haben viele viele Kunden, ihre Ingenieure entwerfen Rogers + FR4 zusammen, und haben ein perfektes Ergebnis, die Kosten doppelt billiger als Rogers + Rogers

Und für ein Schicht Rogers 4003 PCB, wenn Sie denken, Rogers 4003 übersteigt Ihr Budget, ich denke, Sie können versuchen, China-made HIGH-FREQUENCY PCB Material.F4B High-Frequency Material, die DK haben von 2,2-10,DF, Sie können hier sehen, wenn Sie es nicht getan haben, können Sie mich direkt kontaktieren.

Rogers 4003C Anwendung:

Automobilindustrie, Hintergrundgeräte, HF/Mikrowelle, High-End-Computing
Signalintegrität, medizinische, militärische, mobile Geräte / drahtlose Handys
Eisenbahn, Server, Schalter/Router, Wärmewirtschaft, drahtlose Infrastruktur

Rogers High Frequency 4003 Material Laminat auf Lager
Rogers-PCB-Material auf Lager:
Rogers4003C: Dicke 0.2, 0.508,0.813,1.524) DK 3.38
Rogers4350B: Dicke 0.168,0.254 0.508,0.762,1.524) DK 3.5
Rogers5880: Dicke 0,254,0.508,0.762) DK 2.2
Rogers3003: Dicke 0.127,0.508,0.762,1.524) DK 3
Rogers3010: Dicke ((0.635) DK 10.2
Rogers3206: Dicke 0,635) DK 10.2
Rogers3035: Dicke ((0,508) DK 3.5
Rogers6010: Dicke 0.635,1.27) DK 10.2

Materialien für HF-Leiterplatten

Auf der Grundlage verschiedener Parameter werden HF-Signale auf der Leiterplatte reflektiert, was bedeutet, dass die Impedanz (dynamischer Widerstand) gegenüber der Sendekomponente variiert.Zur Verhinderung solcher Kapazitätseffekte, müssen alle Parameter genau angegeben und mit größtmöglichem Ansatzmanagement umgesetzt werden.
Wichtig für die Impedanzen in Hochfrequenz-Leiterplatten sind hauptsächlich die Geometrie der Leiterspuren, die Schichtansammlung sowie der dielektrische Kontinuum (er) auf den angebrachten Versorgungsmitteln.
Für viele Anwendungen genügt es, Rogersmaterial mit einer entsprechenden Schichtansammlung zu verwenden.Diese haben einen sehr niedrigen Verlustfaktor., eine geringe dielektrische Konstante, und sind hauptsächlich temperatur- und frequenzunabhängig.
Weitere günstige Eigenschaften sind hohe Glasübergangstemperatur, eine ausgezeichnete thermische Haltbarkeit und eine sehr geringe hydrophile Rate.
Wir verwenden (unter anderem) Rogers- oder PTFE-Materialien (z.B. von DuPont) für impedanzgesteuerte Hochfrequenzkreisplatten.
Die zunehmende Komplexität elektronischer Komponenten und Schalter erfordert ständig schnellere Signaldurchflussraten und damit höhere Übertragungsfrequenzen.Aufgrund der kurzen Puls-Aufstiegszeiten in elektronischen Bauteilen, ist es auch für die Hochfrequenztechnologie (HF) notwendig geworden, Leiterbreiten als elektronische Komponente zu betrachten.
