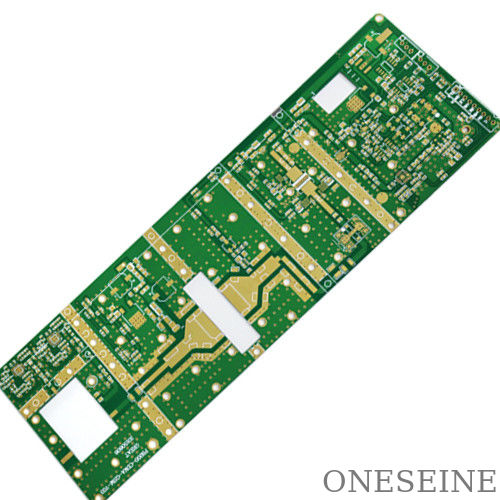

4350b Rogers Material Hochfrequenz-HF-Leistungsverstärker HF-PCB

Rogers 4350Material Hochfrequenz-HF-Leistungsverstärker HF-PCB

Allgemeine Informationen:

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

Der HF-Leistungsverstärker (RF PA) ist ein wichtiger Bestandteil einer Vielzahl von drahtlosen Sendern.Das Modulationssignal, das durch die Schwingungsschaltung erzeugt wird, ist sehr gering., muss durch eine Reihe von Verstärkung einer Pufferstufe gehen, die mittlere Verstärkerstufe, die letzte Leistung Verstärkerstufe, genug RF-Leistung zu bekommen, um die Antennenstrahlung zu füttern.Um eine ausreichend große HF-Ausgangsleistung zu erhalten,, muss ein HF-Leistungsverstärker verwendet werden.

Das PCB des HF-Leistungsverstärkers spielt eine wichtige Rolle im HF-Leistungsverstärker.

Wir haben mehr als 7 Jahre in HIGH FREQUENCY PCB Feld, Leistung Verstärker gedruckte Leiterplatten sind unsere Hauptprodukte

Wenn Sie irgendwelche relative PCB-Fall haben, können Sie sich frei fühlen, Anforderungen an unsere Fabrik zu senden, wir haben professionellen Ingenieur, um es zu behandeln

Die Betriebsfrequenz des HF-Leistungsverstärkers ist hoch, aber das relative Frequenzband ist schmal. HF-Leistungsverstärker werden im Allgemeinen als Lastfrequenz-Netzwerklastkreis verwendet.HF-Leistungsverstärker kann nach dem Stromleitungswinkel unterteilt werdenDer Stromleitungswinkel des Verstärkers der Klasse A beträgt 360°, geeignet für kleine Signalverstärker mit geringer Leistung, der Stromleitungswinkel des Verstärkers der Klasse B beträgt 180°,Klasse C Stromleitungswinkel kleiner als 180 °Klasse B und Klasse C sind für Arbeitsbedingungen mit hoher Leistung geeignet, Klasse C Arbeitszustand der Ausgangsleistung und Effizienz ist der höchste der drei Arbeitsbedingungen.HF-Leistungsverstärker funktionieren meistens in Klasse C, aber die aktuelle Wellenformverzerrung des Klassen-C-Verstärkers ist zu groß, kann nur für den Einsatz der Stimmschleife als Lastresonanzleistungserstärkung verwendet werden.Als Stimmkreis mit Filterfähigkeit, Schleifstrom und Spannung immer noch nahe an der Sinuswelle, ist die Verzerrung gering.

Auswahl des PCB-Materials für den HF-Leistungsverstärker:

Welche weiteren Materialien werden für Hochfrequenz-PCBs verwendet?

Neben Rogers-PCB-Materialien gibt es verschiedene andere beliebte Materialien, die für Hochfrequenz-PCBs verwendet werden.

Isola: Isola ist ein führender Hersteller von hochleistungsfähigen Laminat- und Prepreg-Materialien für Leiterplatten.und Astra MT, die speziell für Hochfrequenzanwendungen entwickelt wurdenIsolationsmaterialien bieten hervorragende elektrische Eigenschaften, geringe Verluste und hohe thermische Zuverlässigkeit.

Taconic: Taconic ist ein weiterer bekannter Hersteller von Hochfrequenz-PCB-Materialien. Zu ihren beliebten Produktlinien gehören RF-35, RF-35A und TLX.hohe Wärmeleitfähigkeit, und eine gute mechanische Stabilität, was sie für Hochfrequenz- und Hochleistungsanwendungen geeignet macht.

Arlon: Arlon ist spezialisiert auf Hochfrequenz-Laminate und Prepregs für PCBs. Ihre Produktpalette umfasst Materialien wie 85N, 85HP und 55NT.und eine gute Dimensionsstabilität, so dass sie für Anwendungen geeignet sind, die hohe Frequenzleistung erfordern.

Nelco: Nelco, eine Tochtergesellschaft der Park Electrochemical Corp., bietet eine Reihe von Hochfrequenz-PCB-Materialien an. Zu ihren beliebten Produkten gehören N4000-13EP und N7000-2.Diese Materialien haben einen geringen dielektrischen Verlust, hohe Glasübergangstemperatur und gute Dimensionsstabilität, wodurch sie für digitale und HF-Anwendungen mit hoher Geschwindigkeit geeignet sind.

Panasonic/Megtron: Panasonic und Megtron (eine Produktlinie von Panasonic) bieten leistungsstarke Laminate für Hochfrequenz-PCBs an.Megtron 6 und Megtron 7 sind ihre beliebten Materialien, die einen geringen Verlust bieten, ausgezeichnete elektrische Eigenschaften und hohe Zuverlässigkeit für Hochfrequenzanwendungen.

Es ist wichtig zu beachten, dass die Auswahl der Materialien für Hochfrequenz-PCBs von den spezifischen Anwendungsanforderungen und Designüberlegungen abhängt.Die Zusammenarbeit mit PCB-Herstellern und Materiallieferanten mit Erfahrung in Hochfrequenzkonstruktionen kann bei der Wahl des richtigen Materials für eine bestimmte Anwendung helfen.

Rogers PCB-Anwendungen.

Außerdem, da die Entwicklung der 5G-Technologie heutzutage rasant voranschreitet,Verschiedene Geräte benötigen Hochfrequenz-PCBs und Hochfrequenz-PCBs mit hoher Leistung, die nicht nur geringen elektrischen Lärm, sondern auch geringen Signalverlust erfordern. Und Rogers PCB Material ist eine perfekte Wahl, um die technologischen Eigenschaften zu entsprechen, außerdem ist es auch kostengünstig für diesen Zweck.

1. Automobilradar und -sensoren
2- Mikrowellengeräte aller Art.
3- Antennen der Basisstation.
4. RFID-Tags
5. 5G-Station
6. Mikrowellenpunkt-zu-Punkt (P2P) -Verbindungen
7. LNB für Satelliten für direkte Sendeprogramme

NT1 Verbrennungsmittel

Rogers RT/duroid®-Hochfrequenzschaltkreismaterialien sind mit PTFE (unregelmäßiges Glas oder Keramik) gefüllte Verbunddeckungen für den Einsatz in Anwendungen mit hoher Zuverlässigkeit, Luftfahrt und Verteidigung.Die RT/Duroid-Typen verfügen über eine lange Erfahrung in der Branche, als sie hochzuverlässige Materialien mit überwiegender Leistung liefern.Diese Art von Material hat mehrere Vorteile:

1 geringer elektrischer Verlust,
2- geringe Feuchtigkeitsabsorption,
3Stabile dielektrische Konstante (Dk) über einen breiten Frequenzbereich und
4. Niedrige Abgasemissionen für Raumfahrtanwendungen.

RO3000

RO3000-Laminate sind keramisch gefüllte PTFE-Verbundwerkstoffe, die für die Verwendung in der kommerziellen Mikrowelle und HF-Anwendungen bestimmt sind.Laminate der R03000-Serie sind Stromkreismaterialien mit sehr gleichbleibenden mechanischen Eigenschaften, unabhängig von der gewählten dielektrischen KonstanteAufgrund dieser Eigenschaft ist bei der Konzeption von mehrschichtigen Platten mit unterschiedlichen DielektrikkonstantenDie dielektrische Konstante VS-Temperatur von RO3000-Materialien ist sehr stabil.RO3000-Laminate sind auch in einer Vielzahl von Dielektrikkonstanten (3.0 bis 10.2) erhältlich.

1- Oberflächenmontage-HF-Komponenten,
2.GPS-Antennen und
3- Leistungsverstärker.

RO4000

RO4000-Laminate und Prepregs besitzen günstige Eigenschaften, die in Mikrowellenkreisen und in Fällen, in denen eine kontrollierte Impedanz erforderlich ist, sehr nützlich sind.Diese Serie von Laminaten ist sehr preisoptimiert und wird auch mit Standard-FR4-Prozessen hergestellt, was sie für mehrschichtige PCBs geeignet machtDarüber hinaus kann es bleifrei verarbeitet werden. Die Serie der RO4000-Laminate bietet eine Reihe von dielektrischen Konstanten (2.55-6.15) und ist mit UL 94 V-0 Flammschutzversionen erhältlich.Die beliebtesten Anwendungen sind:

1. RFID-Chips,
2. Leistungsverstärker,
3.Radargeräte für Fahrzeuge und
4- Sensoren.

TMM®
Rogers TMM® thermoset-Mikrowellenlaminierte Schmelzschutzmittel mit dielektrischer Konstante, niedrigem thermischen Koeffizienten der dielektrischen Konstante (Dk) und einem Kupfer-Koeffizienten der thermischen Ausdehnung.Aufgrund ihrer elektrischen und mechanischen Stabilität, TMM-Hochfrequenzlaminate eignen sich hervorragend für hochzuverlässige Streifen- und Mikro-Streifen-Anwendungen.

1. Weite Bandbreite der dielektrischen Konstanten (Dks),
2.Exzellente mechanische Eigenschaften, kalter Fluss, und schleift widersteht,
3. außergewöhnlich niedriger Wärmefaktor Dk,
4- Koeffizient der thermischen Ausdehnung, geeignet für Kupfer unter Berücksichtigung der hohen Zuverlässigkeit der überzogenen Durchlöcher,
5- verfügbare Kupferplatten in größeren Formaten, die den Einsatz von Standard-PCB-Subtraktionsverfahren ermöglichen,
6- keine Verwüstung von Materialien während der Herstellung und Montage,
7. thermosetzendes Harz für eine zuverlässige Drahtbindung,
8- keine spezialisierten Produktionstechniken erforderlich,
9. TMM 10 und 10i-Laminate können Aluminiumstoffsubstrate ersetzen und
10. RoHS-konform, umweltfreundlich.Unterstehend ist eine Tabelle, die die Eigenschaften verschiedener Arten von PCB-Materialien zeigt.
